エコサプリ縦型

エコサプリ35縦型

エコサプリ35縦型(手動自然換気装置)

厚さ35mmというコンパクトな設計。意匠性を向上します。

エコサプリ35 縦型【小型自然換気装置】
  • 装置を薄く設計いたしましたので、収納スペースが小さく済みます。
  • 高い風圧性能を持ち、高層ビルへの設置も可能です。
  • さまざまなデザインに合うシルバーボディー&ブラックハンドルが標準色です。
  • 工場取付けが基本なので、現場での施工や調整を大幅に省力化できます。

基本仕様

製作範囲 ユニット H1000・1200・1500mm
耐風圧性能 S-7等級(3600Pa)
流量係数 網有=0.5 網無=0.6
気密性能 A-4等級(2等級)
遮音性能 Dr-45(T-3相当)
水密性能 W-5(500Pa)

動作

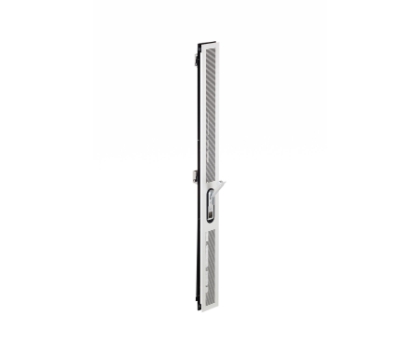

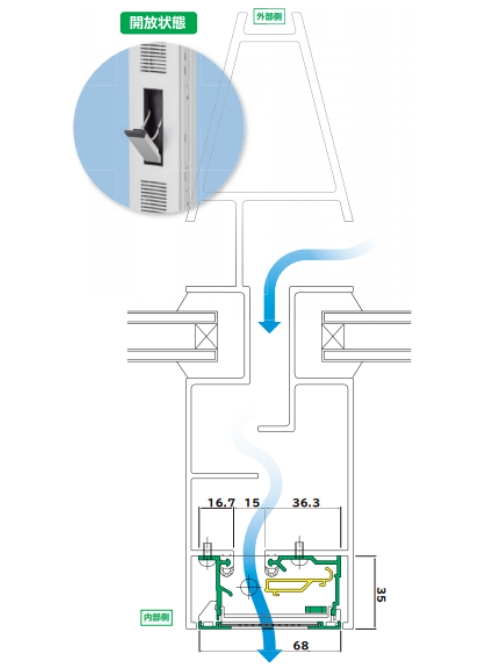

換気時

換気時

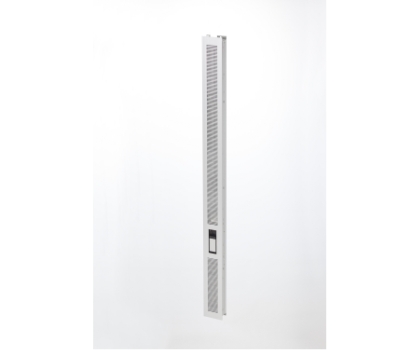

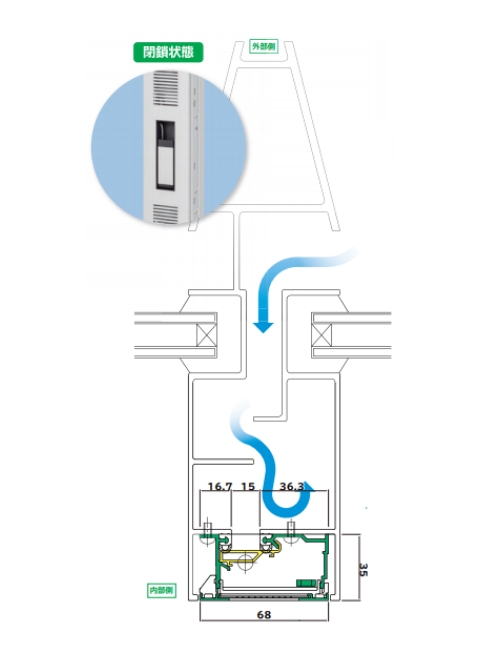

閉鎖時

閉鎖時

納まり例

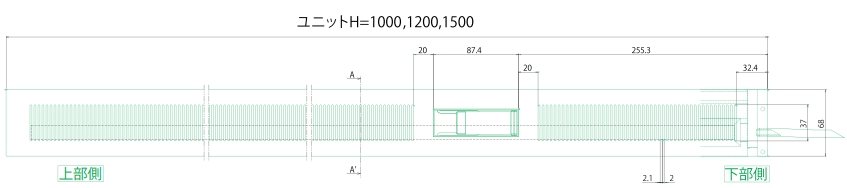

【縦断面図】

縦断面図

【断面図】

断面図

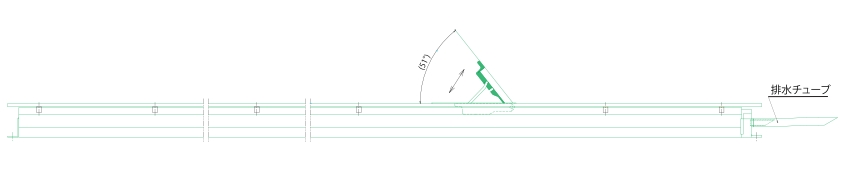

【縦断面図】

縦断面図

エコサプリCV(定風量手動自然換気装置)

自然の風をコントロールし快適な室内環境を創ります。

エコサプリCV【定風量小型換気装置(縦型)】
  • 外部の風の力がフラップを動かし、室内へ流入する風量を調整します。
  • 突然の強風でも、風量を自動調整して心地よい風のみを取り入れます。
  • 一般的なサッシの見込み(70mm)に対応した65.5mmサイズ。
  • タワーマンションに最適な高い耐風圧性能を有しています。

基本仕様

製品タイプ 小・中・大(3種類)
耐風圧性能 S-7等級(3600Pa)
水密性能 W-5等級(500Pa)
気密性能 A-4等級(2等級)
遮音性能 Dr-40(T-2相当)
カバー シルバーアルマイト処理

動作

弱風時

弱風時

強風時

強風時

納まり例

【正面図】

正面図

【側面図】

側面図

【断面図】

断面図
