フラップ型自然換気装置 エコレーターER-1

フラップ型自然換気装置 エコレーターER-1

フラップ型自然換気装置 「エコレーターER-1」

設計・施工性に優れ、高い気密・水密性を確保。
静かでコンパクトなユニットタイプです。

フラップ型自然換気装置 「エコレーターER-1」
  • コンパクトなユニット方式。設計時間が短縮でき、施工やメンテナンスも簡単です。
  • 比較的安定した換気量が確保できる機構なので、制御が容易です。
  • 独自の開閉機構により、高い気密・水密性を実現しています。
  • 静音性に優れた駆動ユニットを採用、耐久性に優れています。
  • デジタル方式を採用し、さまざまな制御や通信システムに対応します。

基本仕様

タイプ フラップ型
適用サイズ(mm) 開口幅 98 / 有効開口 65 / 開口長さ 500~1500
操作方法 手動 - / 電動 ○
電気特性 定格電圧 AC100V 50/60Hz / 定格電流 1.5A MAX

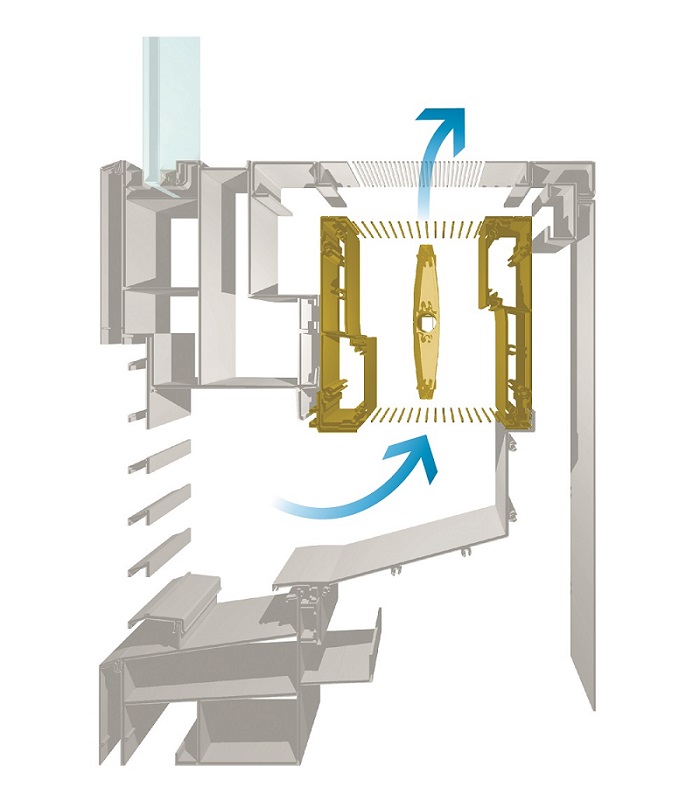

動作

換気時

換気時

中央部のフラップが回転することにより閉鎖します。独自の機構により高い気密・水密性能を有しています。

納まり例

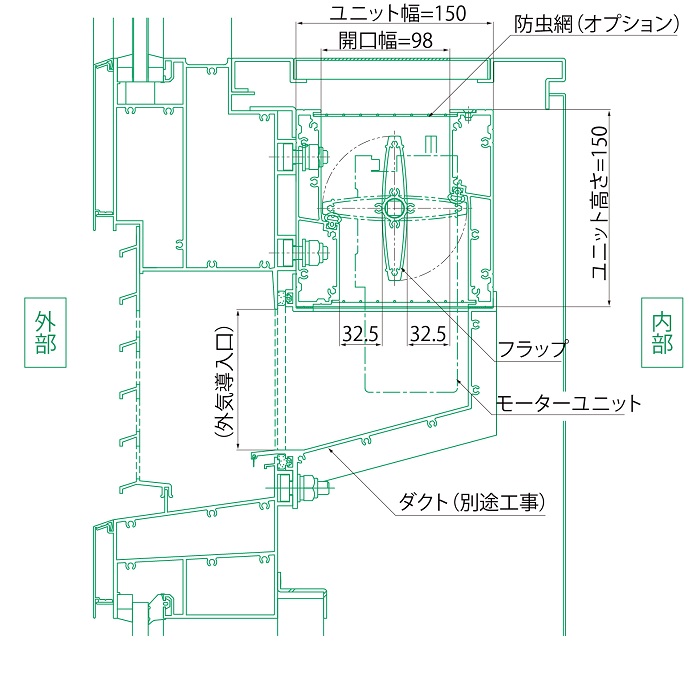

【縦断面図】

縦断面図

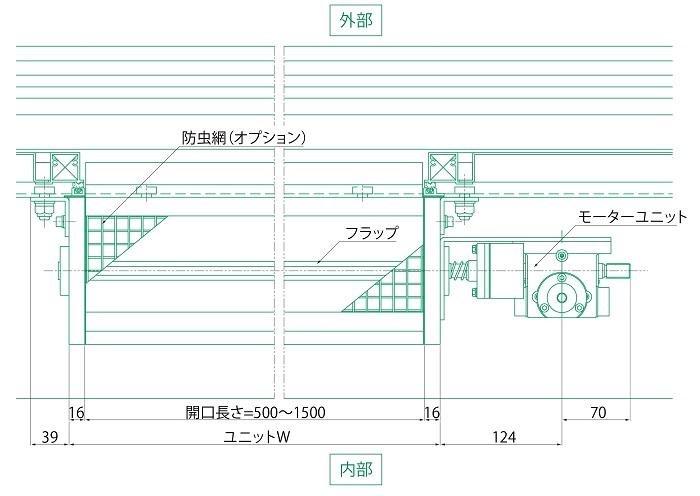

【平面図】

平面図
