定風量型自然換気装置 エコレーターER-f、パッシブエコレーター

定風量型自然換気装置 エコレーターER-f

定風量型自然換気装置 「エコレーターER-f」

独自の先進構造で、常に風量調整、突風時は閉鎖。
自然の風をコントロールし、快適な室内環境を創ります。

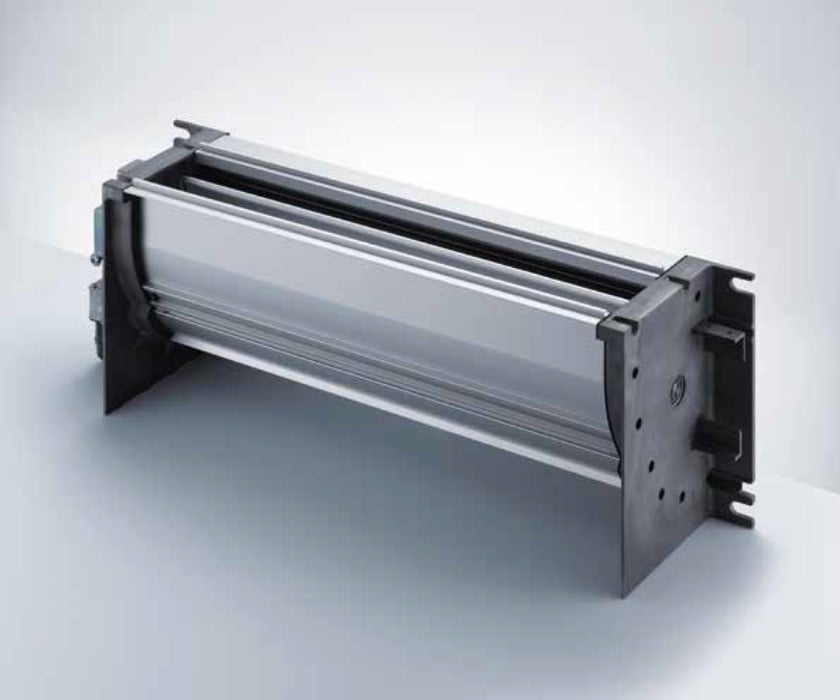

定風量型自然換気装置 「エコレーターER-f」
  • 突然の強風や暴風時にはフラップが自動閉鎖。夜間や閉め忘れにも安心です。
  • 超高層ビルから庁舎、マンション、病院など、さまざまな建物に設置できます。
  • ユニットタイプなのでコンパクト。施工性にも優れています。
  • デジタル方式を採用し、さまざまな制御や通信システムに対応しています。

基本仕様

タイプ 定風量
適用サイズ(mm) 開口幅 81.5 / 有効開口 78 / 開口長さ 500~1500
操作方法 手動 - / 電動 ○
電気特性 定格電圧 AC100V 50/60Hz / 定格電流 0.5A MAX

動作

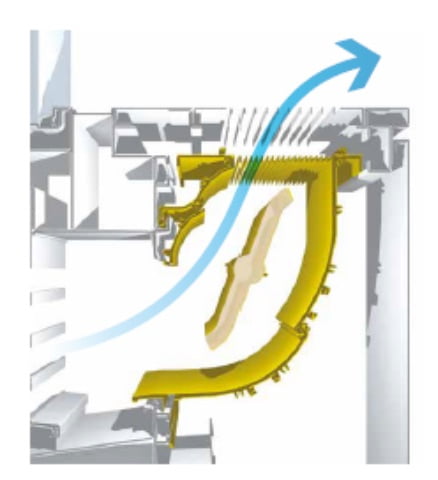

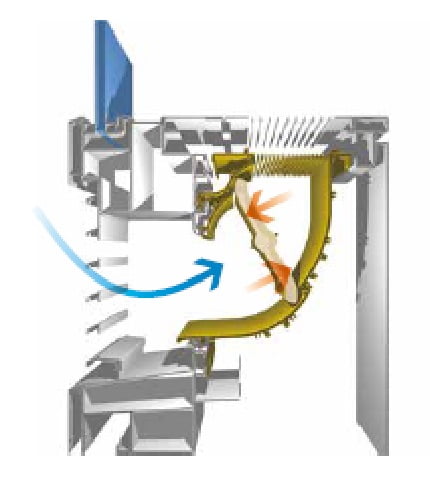

定風量 換気時

安定した風を取り込む様子

フラップが風圧に対しバランスを保ち、
安定した風を取り込みます

一定量以下の時はフラップが開放状態を保ち、外気を取り込みます。一定量以上の風が流入した際には、フラップが閉鎖方向に回転し、室内に取り込む外気の量を調整します。

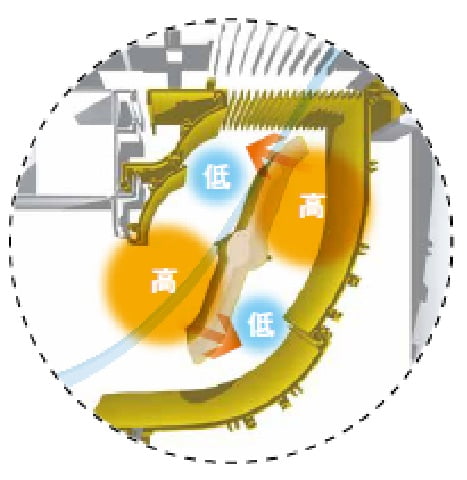

独自のバランス機構

オイレスECO独自のバランス機構です

フラップは、端部にある独自のバランス機構で開放状態を保ち、一定風量以上になるとフラップ表面に風の圧力の差が生じて、フラップに回転力が発生し、開閉動作を行います。

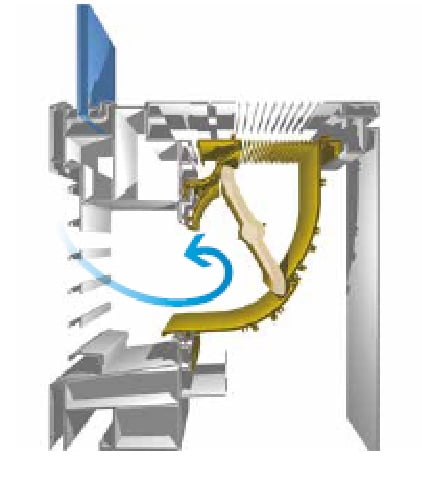

定風量 換気時

定風量 換気時

フラップが強い風圧を受けると、
自動的に閉鎖します

突風や強風が吹き込んだ時は、風の圧力でフラップが閉鎖側に動きます。強風や雨の吹き込みが少ないので、閉め忘れた際にも安心です。ナイトパージ(夜間冷房)にも適しています。

完全閉鎖

完全閉鎖

モーターによって強制閉鎖します
(夜間、強風時など)

完全閉鎖を必要とする場合は、モーターの駆動力により、フラップを強制閉鎖することができます。フレーム内の気密材とフラップがしっかり密着するので、優れた気密・水密性能を確保できます。

納まり例

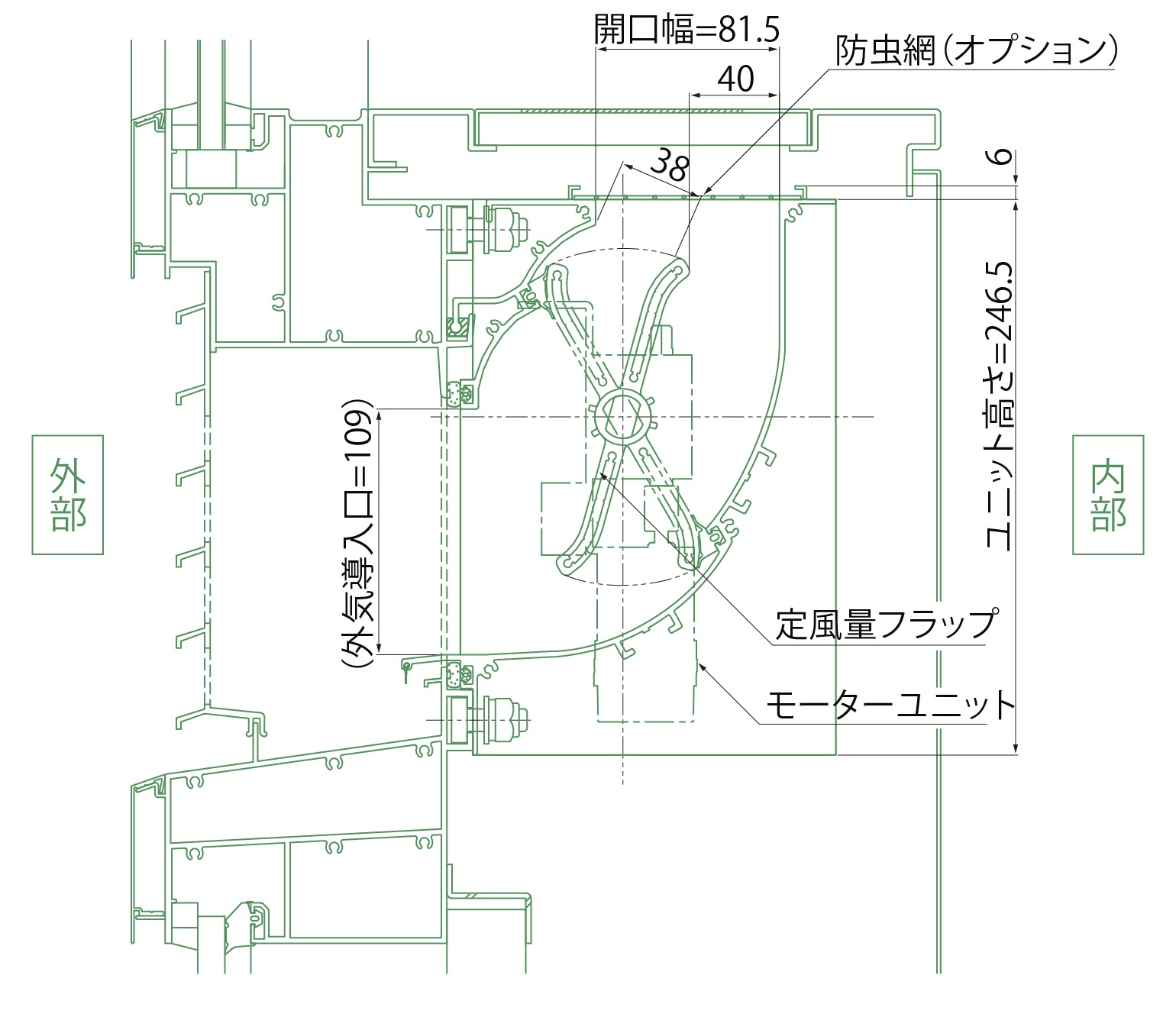

【縦断面図】

縦断面図

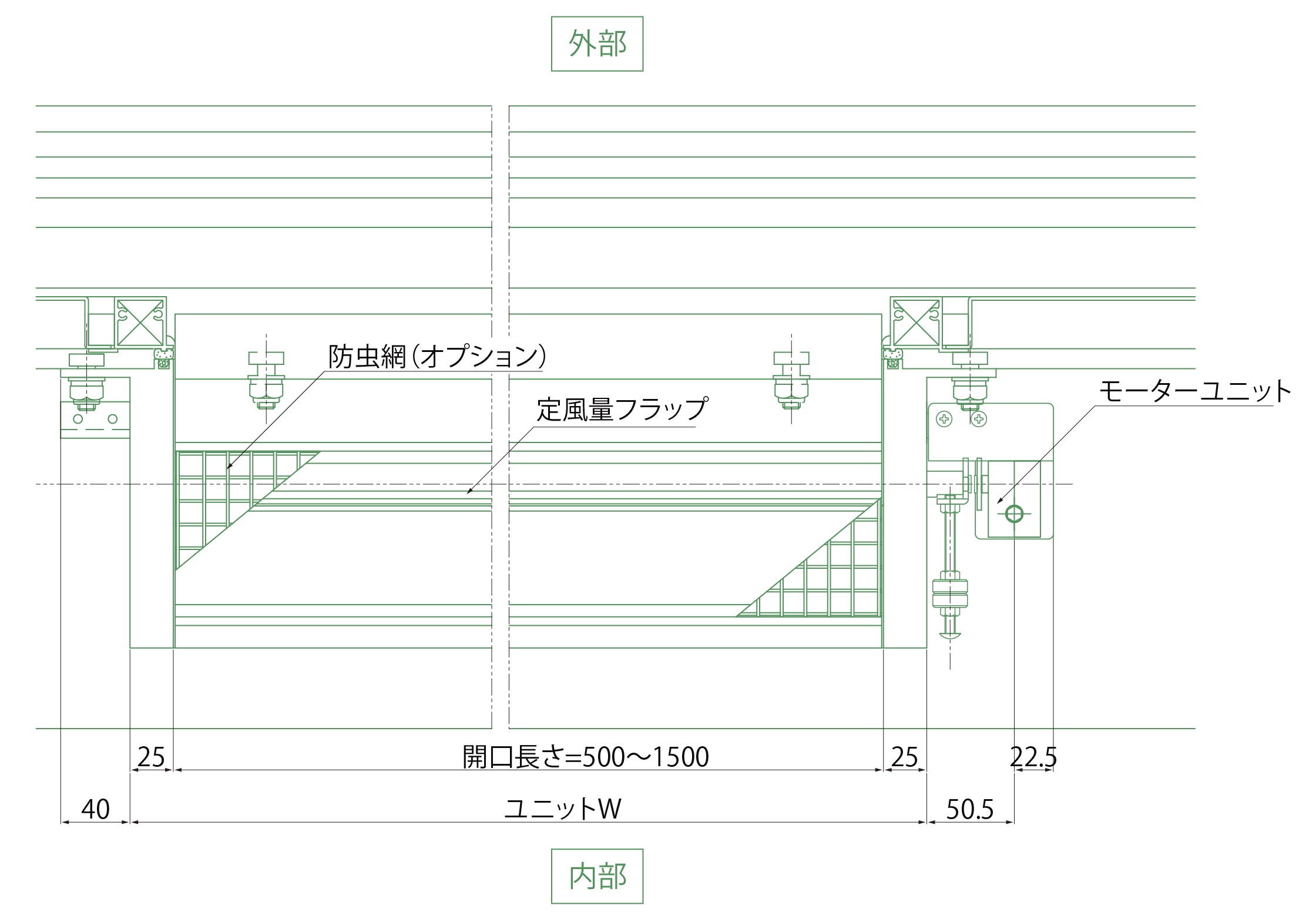

【平面図】

平面図

自然換気装置 「パッシブエコレーター」

突風対策・強風対策・定風量要求に対応した自然換気装置です。

自然換気装置 「パッシブエコレーター」
  • 夜間・閉め忘れにも安心です。
  • 超高層ビルから庁舎、マンション、病院など、さまざまな建物に設置できます。
  • 滑り出し窓・突出し窓への駆動部のコラボレーションやオーダー対応でのユニットタイプです。
  • デジタル方式を採用し、さまざまな制御や通信システムに対応しています。

基本仕様

タイプ 突風対策型・強風対策型・定風量型
適用サイズ(mm) オーダー対応のため都度問合せ
操作方法 手動 ― / 電動 〇
電気特性 定格電圧 AC100V 50/60Hz / 定格電流 0.5A MAX

動作

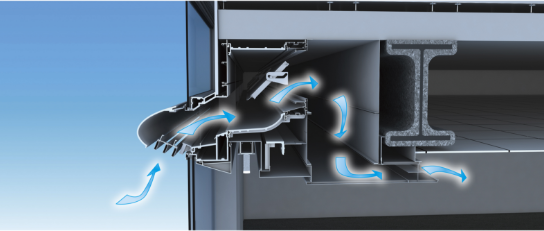

安定した風を取り込む様子

開口を大きくとることができる定風量の自然換気装置。
突風時にも強風時にもやさしい室内環境を保ちます。

パッシブエコレーターは、すべてオーダー品です。
左記CGのようなユニットでのご提供も、機構部のみのご提供も可能です。
詳しくは弊社営業推進部(直通:03-6303-9020)にお問い合わせください。

設置例

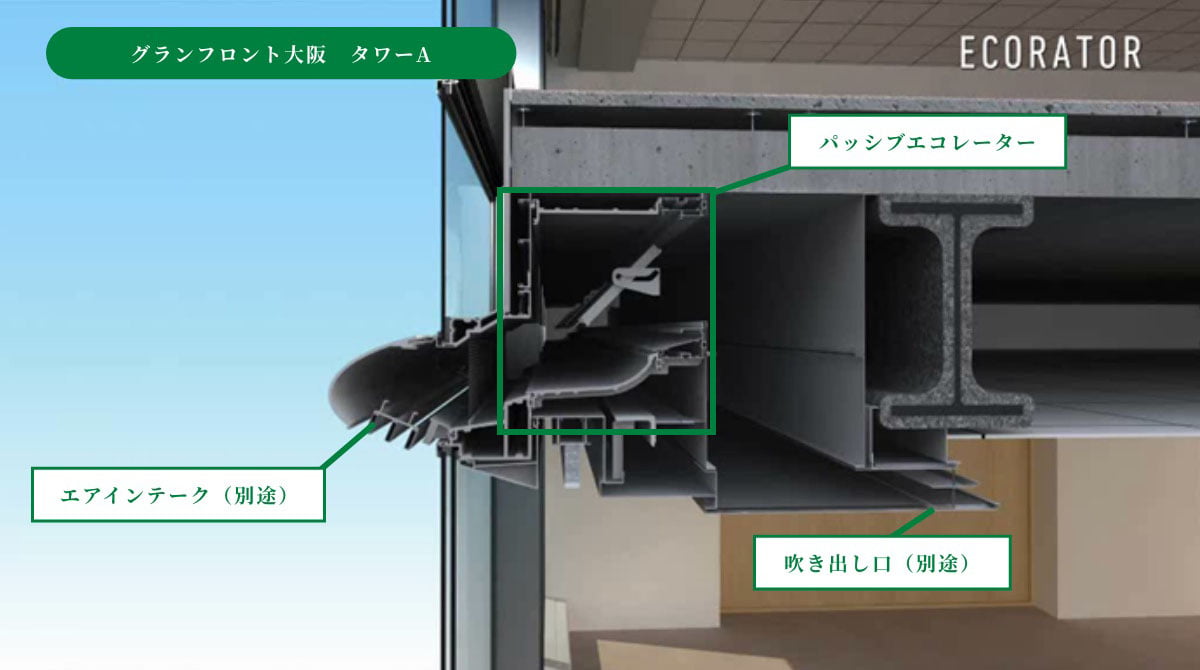

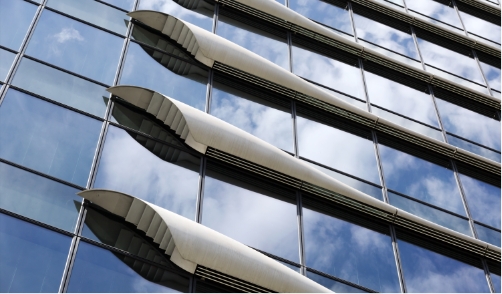

グランフロント大阪 タワーA

設置場所:室内上部

イメージ写真

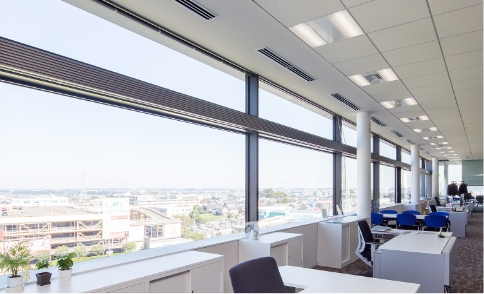

アンリツ グローバル本社棟

設置場所:サッシ 無目

イメージ写真

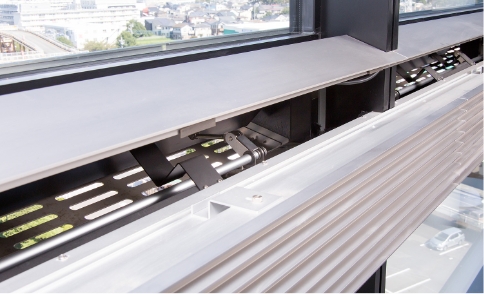

グランフロント大阪 タワーA写真
アンリツ グローバル本社棟写真

設計者の皆さまと協力して様々な意匠に対応します。
求められる機能や設置場所に適したご提案いたしますので、意匠を自由にアレンジすることができます。
