リンク型自然換気装置 エコレーターER-3

リンク型自然換気装置 エコレーターER

リンク型自然換気装置 「エコレーターER-3」

開口面積が広く、排気用にも使用可能。
汎用性の高いシンプル構造のリンクタイプです。

  • シンプルなリンク方式だから、さまざまなサッシに対応します。
  • 大きな開口面積が得られ、給気だけでなく排気用としても使用できます。
  • 気密性が高く、耐久性にも優れています。
  • デジタル方式を採用し、さまざまな制御や通信システムに対応します。

基本仕様

タイプ リンク型
適用サイズ(mm) 開口高 100~250 / 開口長さ 500~1500
操作方法 手動 - / 電動 ○
電気特性 定格電圧 AC100V 50/60Hz / 定格電流 1.5A MAX

動作

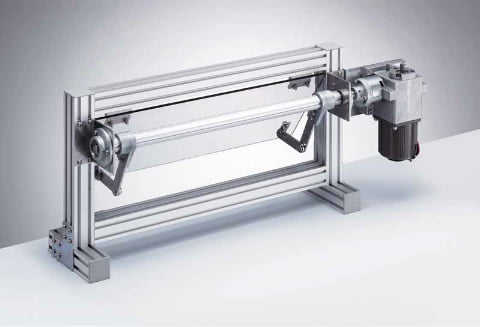

換気時

換気時

リンクユニットで障子を押し出し開放します。

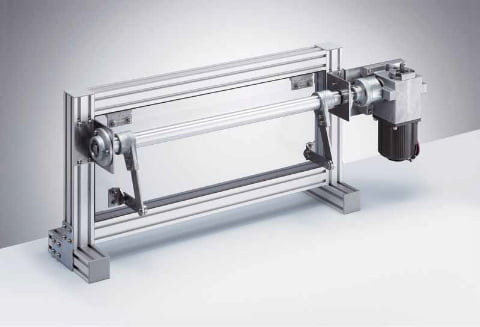

閉鎖時

閉鎖時

モーターの駆動力により、障子を閉鎖することができます。しっかり密閉するので、優れた気密・水密性能を確保できます。

納まり例

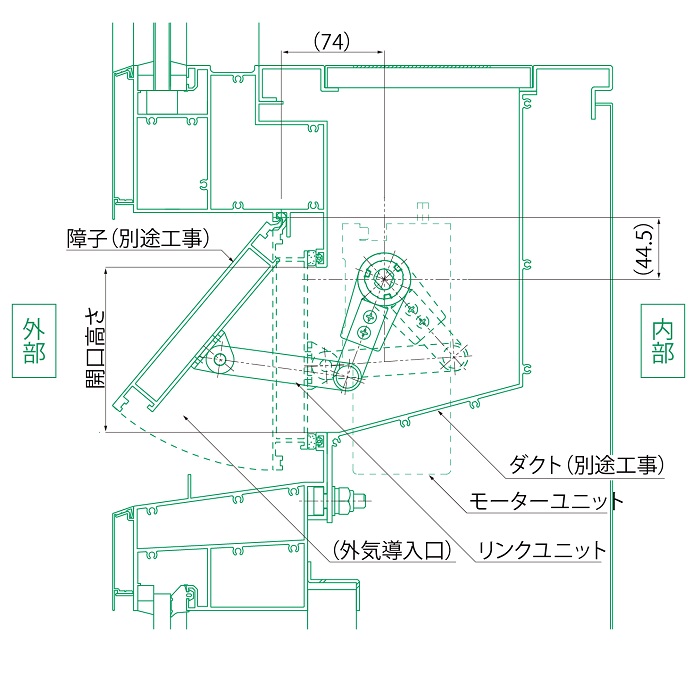

【縦断面図】

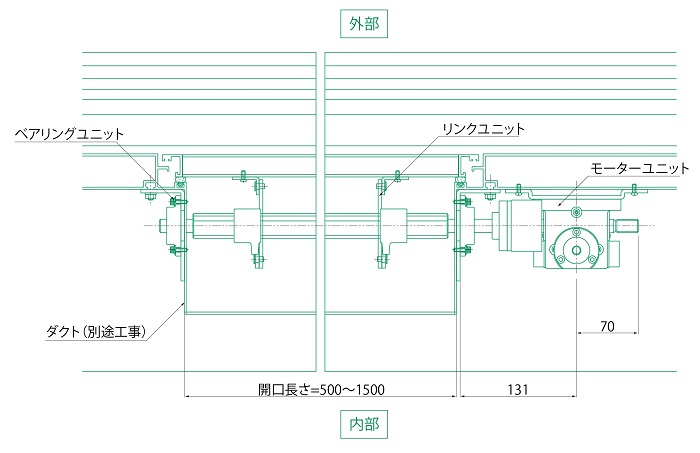

【平面図】
