外付ブラインド

外付けブラインド エコシェイド
外付ブラインド エコシェイド

外付ブラインド

エコシェイド®&ブリイユ® Jモデル

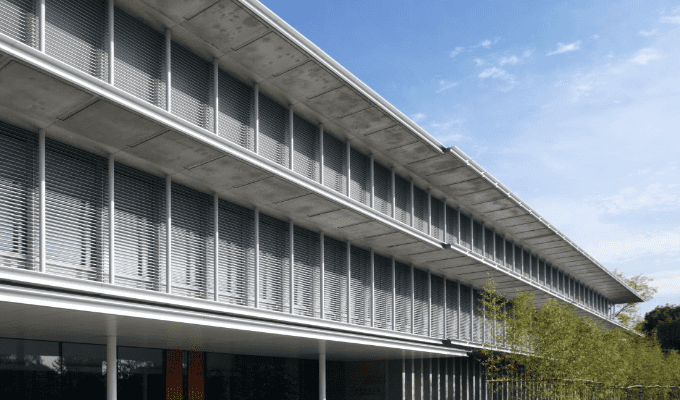

日本古来の日よけ「すだれ」のように、窓の外で日光を遮り、適度に目隠ししてプライバシーを確保するアルミ製外付ブラインドです。建物の省エネ化に貢献するほか、シンプルでスタイリッシュなデザインは意匠性も高めます。

特長

エコシェイド®は、窓の外側で日射熱をコントロールすることによって、窓辺部分の温度上昇を抑え、空調負荷を減らすことで約20~30%の省エネ効果を実現します。スラット角度は、利用者の好みに応じて動かすことができます。スラットに反射するやわらかな光が部屋の奥まで届き、快適な室内空間を生み出します。また、太陽の位置に応じてスラット角度を自動制御し、室内への採光量と熱負荷を最適に保つコントロールシステムも導入可能です。従来品、海外の製品に比べ、強風時の安全性も格段に向上しました。

耐風性能実験

耐風性能実験

スラットに作用する風力特性を測定するため、実物大の屋外実験と部分模型による風洞実験を実施。強風時でも十分に耐えることができました。

日射遮へい性能

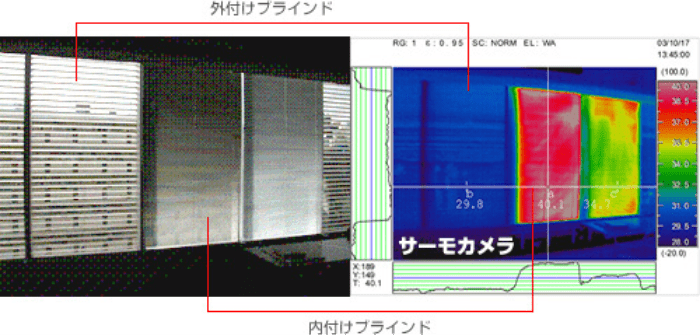

外付けブラインドとの対比として、同色の内ブラインドを室内にセットし、サーモカメラで室内窓表面温度を撮影。内ブラインドが40度以上の高温になっているのに対し、外付けブラインドでは室温より若干高い29.8℃です。内ブラインドに比べ、熱負荷を約30%減少できます。

日射遮へい性能

点検・修理ご案内

外付ブラインドの点検・修理も承っています。
最寄りの営業所にお問い合わせください。

動画紹介

製品一覧

「エコシェイド®ETD-Ⅱ」

CO2削減、求められる環境負荷対策に貢献する優れた省エネ対策製品です。

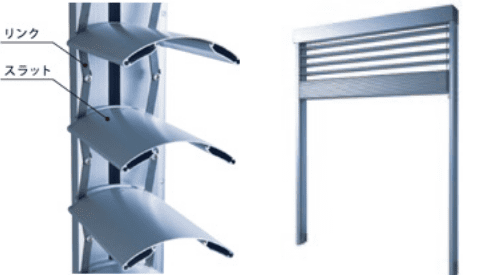

スラット上収納タイプ

縦レールを極限までスリム化することにより、ワイドですっきりとした眺望を実現。また、スラット収納時のスタイルが建物とマッチするようにデザイン。
どの位置でも調光可能な優れた機能を持っています。

スラット上収納タイプ
設計範囲
エコシェイドW 1000mm~1800mm
エコシェイドH 1000mm~4000mm
単窓開口面積 7.2m2以下
仕様
材質 アルミ押出し形材(スラット、ガイドレール)
カラー シルバー(アルマイト処理)
モーター AC100V(50/60Hz単相) 1.5A

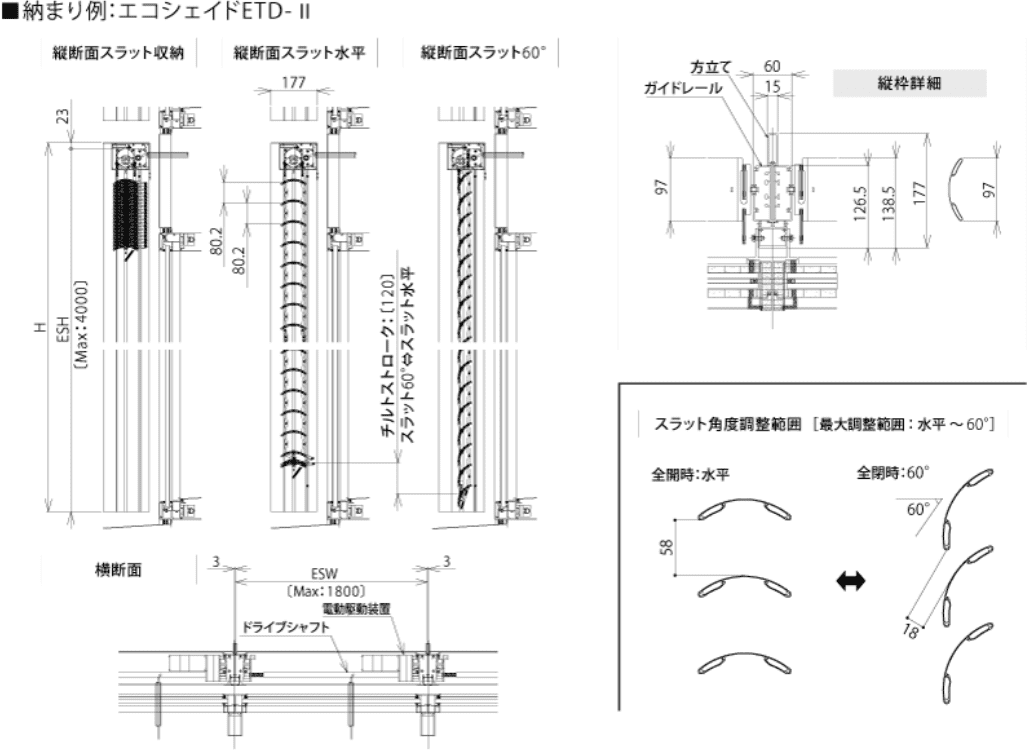

納まり例
納まり例
設置条件・注意事項
  • 1.設置高さが地上より31m以下であること。
  • 2.メンテナンス用足場、ゴンドラなどの設備が整っていること。
  • 3.強風対策のために、風速センサーと連動していること。
  • 4.強風時はスラットを収納すること。
  • 5.室内電気配線・配管工事は別途となります。
  • 6.電源の接続にさいしては、必ず専用回線の漏電ブレーカーを設けてください。

※風速センサーはオプションとなります。
※本製品は電動のみです。
※上記の標準色以外についてはお問い合わせください。
※詳しくはお問い合わせください。

「エコシェイド®ENC-10H」

エコシェイド®は窓の外で日射熱を防ぎ空調負荷を減らしオフィス環境の快適化・ビルの省エネを実現します。
スラット角度調整でやわらかな光を反射させ、快適な空間を演出します。

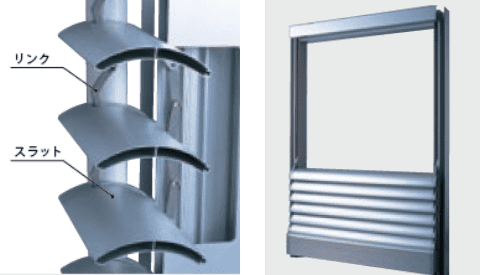

スラット下収納タイプ

高い剛性を備えたアルミの中空材を使用。さらに、滑らかなカーブを描くことにより、風に対する耐久性を大幅に向上。
調光は最上部で行います。水平ラインを強調した美しいデザインです。

スラット下収納タイプ
設計範囲
エコシェイドW 1000mm~1800mm
エコシェイドH 1000mm~4000mm
単窓開口面積 7.2m2以下
仕様
材質 アルミ押出し形材(スラット、ガイドレール)
カラー シルバー(アルマイト処理)
モーター AC100V(50/60Hz単相) 1.5A

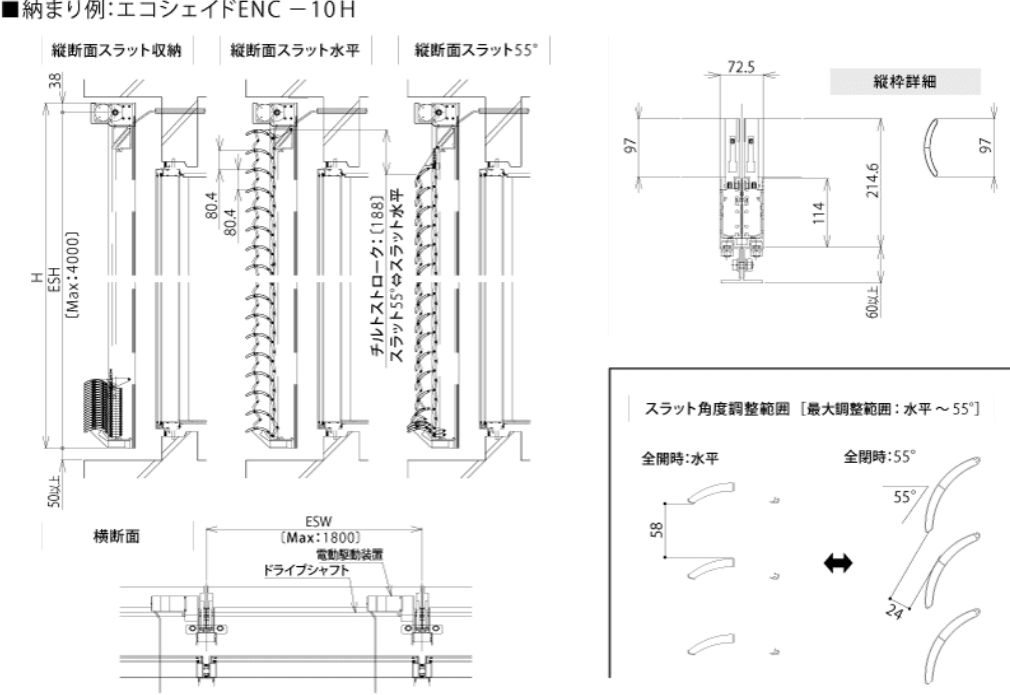

納まり例
納まり例
設置条件・注意事項
  • 1.設置高さが地上より31m以下であること。
  • 2.メンテナンス用足場、ゴンドラなどの設備が整っていること。
  • 3.強風対策のために、風速センサーと連動していること。
  • 4.強風時はスラットを収納すること。
  • 5.室内電気配線・配管工事は別途となります。
  • 6.電源の接続にさいしては、必ず専用回線の漏電ブレーカーを設けてください。

※風速センサーはオプションとなります。
※本製品は電動のみです。
※上記の標準色以外についてはお問い合わせください。
※詳しくはお問い合わせください。

ブリイユ® Jモデル

ヨーロッパでもおなじみのライトな外付ブラインド
お客様のご要望に合わせて特注対応が可能です。お問い合わせください。

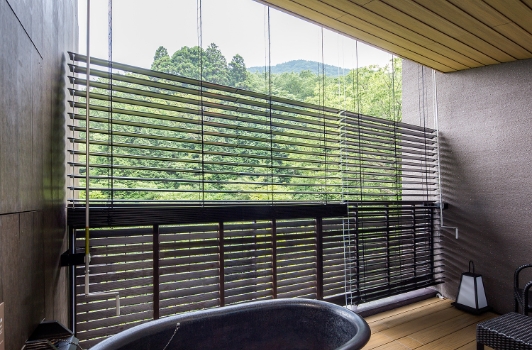

※画像は旅館に設置した特注対応のもの。 用途に応じ特注対応が可能。

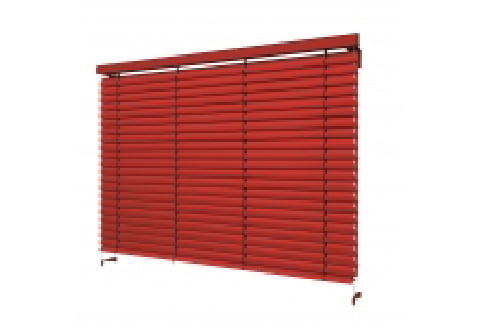

ワイヤータイプ(特注色仕様)

ワイヤータイプ(特注色仕様)

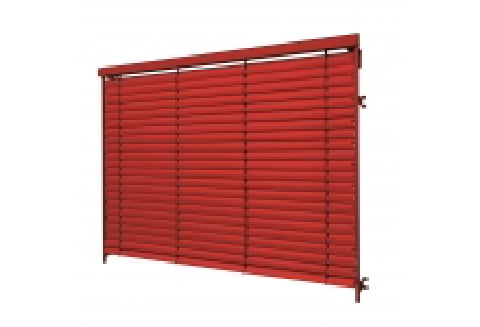

レールタイプ(特注色仕様)

レールタイプ(特注色仕様)
