トップライトシリーズは、室内にやさしい光を導く採光機能に、換気・排煙の機能を兼ね備えた製品です。開閉式・固定式・連続式など、それぞれの用途にあわせた製品シリーズがあります。

特長

トップライトを設置することにより、日中の照明を減らすことができ、省エネ効果も期待できます。設置条件により変化する照度を事前に検討すること ができます。

照度例

設置条件

1、W24m×L12m×H5mの部屋、ドーム抗0.6m
2、トップライト W2m×L2m 3台
3、床面コンクリート、天井は白ペイント、壁は白色プラスターボード
※側窓面接 1m×5m×6ヶ所=30㎡

設置条件

建物モデル平面図
①~③はトップライト 2000角

建物モデル平面図

左記で、トップライトのサイズのみ変更した場合
①~③はトップライト W0.6m×L11m 3台

トップライトのサイズのみ変更した場合

床面照度分布

建物モデル平面図

結果:床面平均照度 581(㏓)・床面最大照度 942(㏓)

[屋外水平面照度 100,000(㏓)の場合]

床面照度分布

トップライトのサイズのみ変更した場合

結果:床面平均照度 669(㏓)・床面最大照度 824(㏓)

[屋外水平面照度 100,000(㏓)の場合]

製品一覧

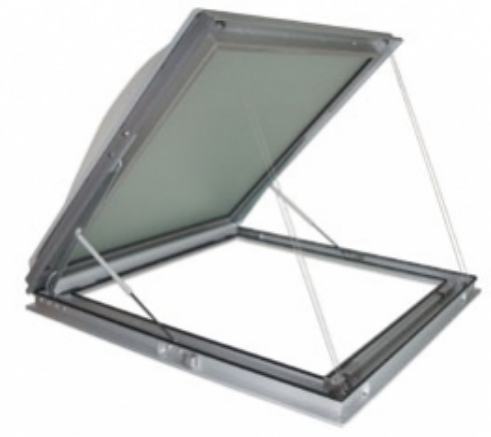

シェルライトシリーズ(片側開閉式)

開閉式トップライトシリーズ

シェルライトシリーズ(片側開閉式)

風による影響をうけにくく、多少の雨でもオープン可能なリフトライト。排煙能力に優れた上下昇降タイプのトップライトです。採光・自然の換気機能にも優れ、しかも、大開口部を確保することができます。

サイズ 600、900、1300(最大L4000)
フレーム素材 アルミ/ステンレス
素材 アクリル/ポリカーボネート/ ※耐火仕様
トップライトシリーズ

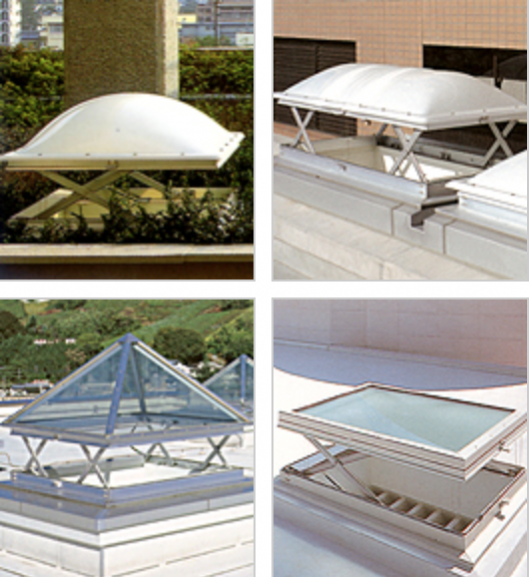

リフトライトシリーズ(垂直開閉式)

風による影響をうけにくく、多少の雨でもオープン可能なリフトライト。排煙能力に優れた上下昇降タイプのトップライトです。採光・自然の換気機能にも優れ、しかも、大開口部を確保することができます。

主な仕様

サイズ 600,900,1300,1600,2000(最大L6000)
フレーム素材 アルミ/ステンレス
ドーム素材 アクリル/ポリカーボネート/ガラス(ピラミッド型・フラット型)※耐火仕様

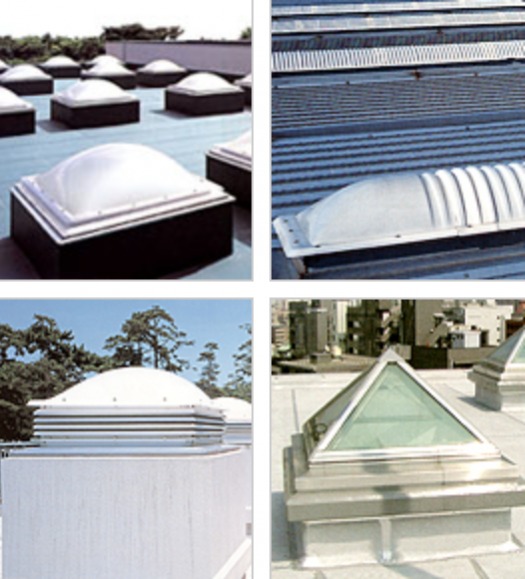

固定式オーライトシリーズ

トップライトシリーズ

オーライトシリーズ

可動型に比べ、施工が簡単な固定型オーライト。角型・丸型・ピラミッド型など、多彩なバリエーションがそろっているので、建築物のタイプや外観に応じて自在にお選びいただけます。

サイズ 600,900,1300,1600,2000
フレーム素材 アルミ/ステンレス
ドーム素材 アクリル/ポリカーボネート/ガラス(ピラミッド型・フラット型)
タイプ 角、高断熱、ベンチレーター、丸、長尺、ガラス四角錐、ガラスフラット ※耐火仕様も可能です。

ドーム素材について

アクリル樹脂

トップライトで一般的に使用されている素材です。光拡散性に優れ、やわらかな落ち着きのある空間を演出します。

ガラス

優れた採光性とともに、擬似屋外空間の演出に最適な素材。平面・曲面に対応できます。着色したものを使用すれば、特長ある演出が可能です。

ポリカーボネート樹脂

金属に匹敵する耐衝撃性、ガラス並みの光線透過率、優れた対候性や自己消化性など、数多くの特長を備えたトップライト素材です。
※製品によっては適用サイズが異なる場合がございますので、詳しくはお問い合わせください。
