エコサプリ®横型

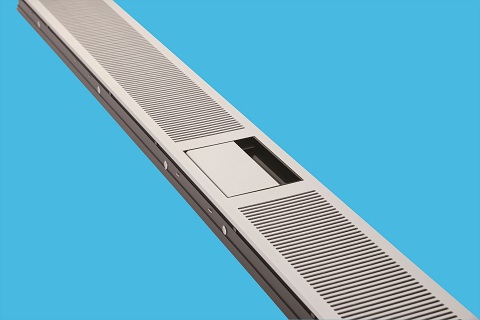

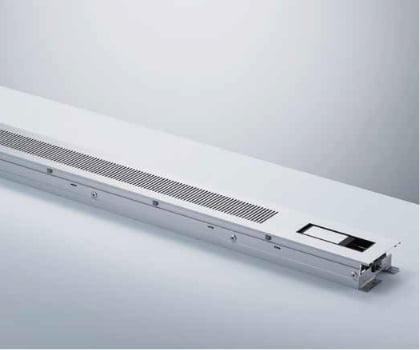

小型自然換気装置 「エコサプリ35」
ユニットの厚みを35ｍｍに抑えたコンパクトタイプ
- エコサプリ60より25mmも薄い35mmで、設計が容易になります。
- 高い風圧性能を持ち、高層ビルへの設置も可能です。
- さまざまなデザインに合うシルバーボディー＆ブラックハンドルが標準色です。
- 工場取付けが基本なので、現場での施工や調整を大幅に省力化できます。
基本仕様
| タイプ | リンク型 |
|---|---|
| 適用サイズ（mm） | ユニット幅 68 ／ ユニット高 35 ／ ユニットW 600～1500 |
| 操作方法 | 手動 ○ ／ 電動 × |
動作

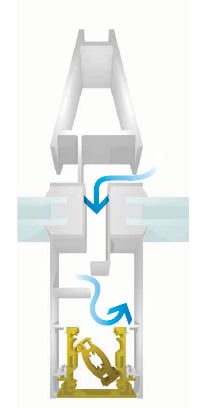

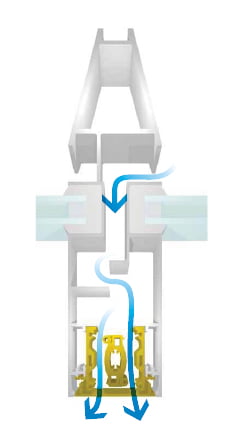

換気時

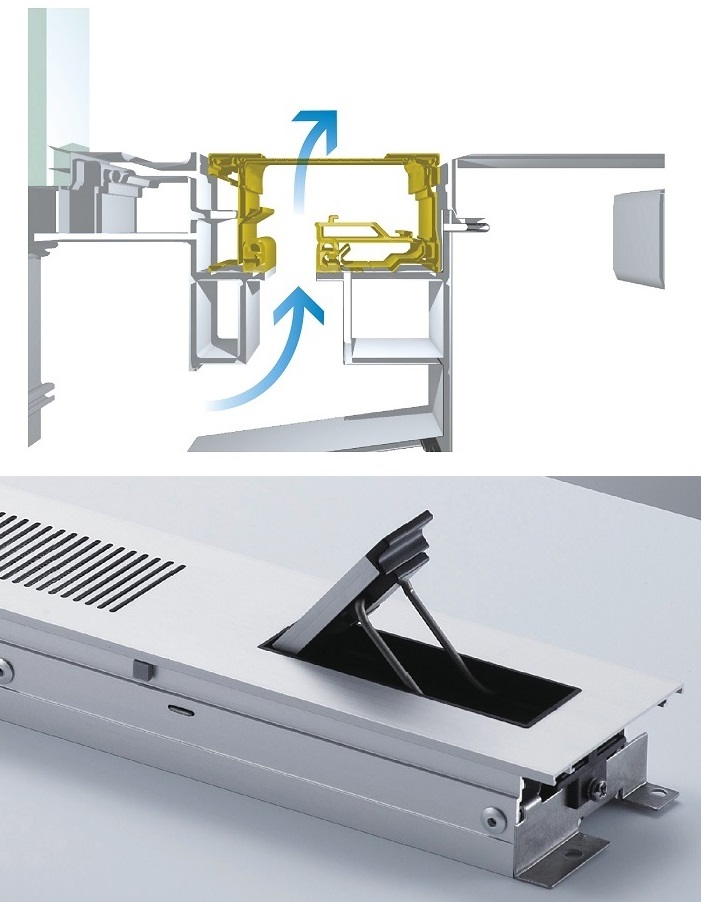

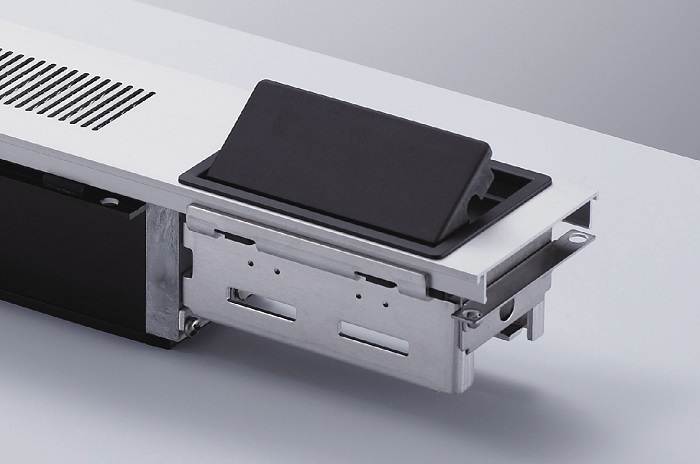

ハンドルを立ちあげるとフラップが開放し換気できます。
閉鎖時

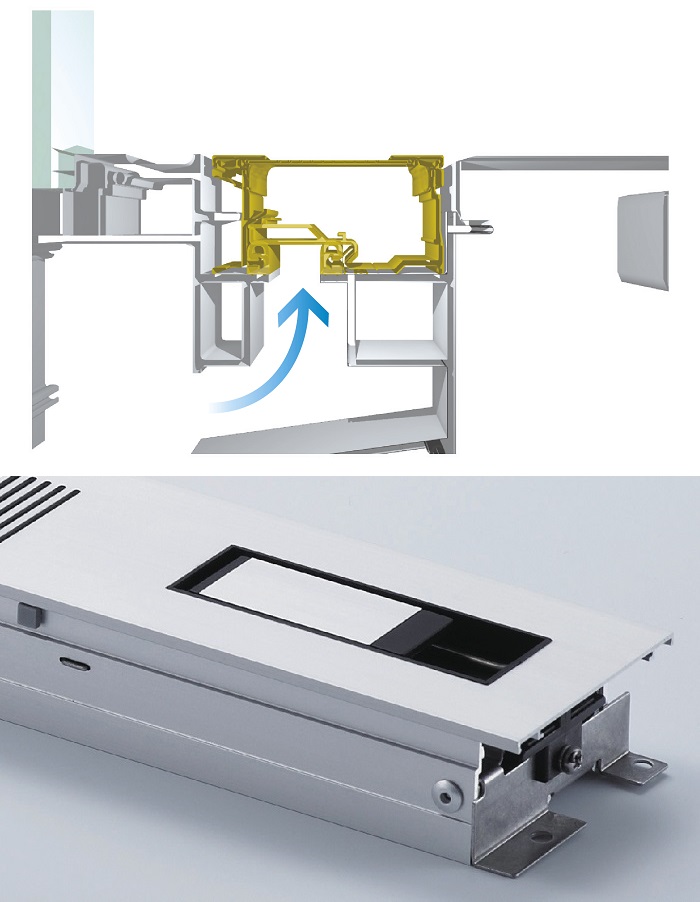

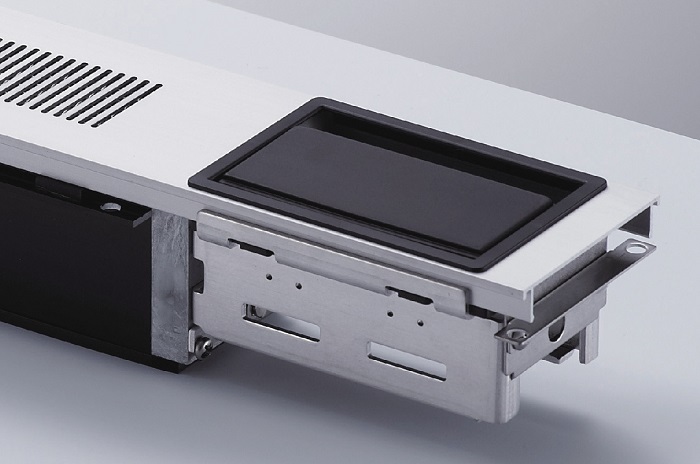

閉鎖時はハンドルが本体とフラットに収納されます。
納まり例

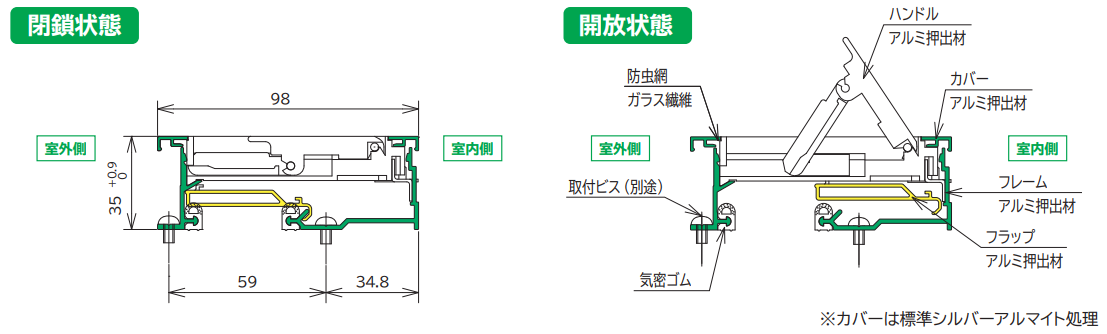

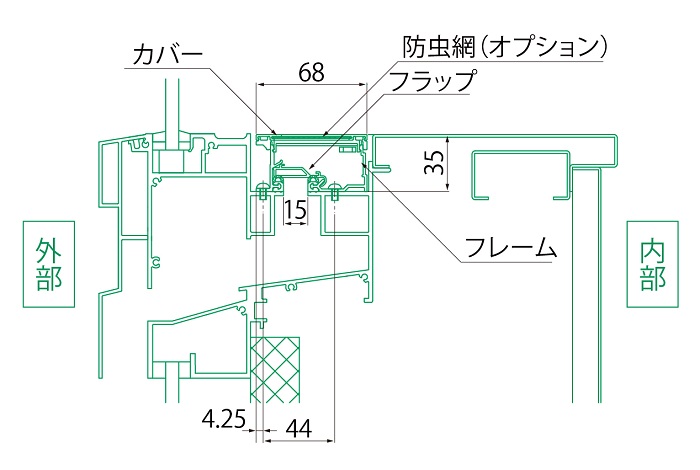

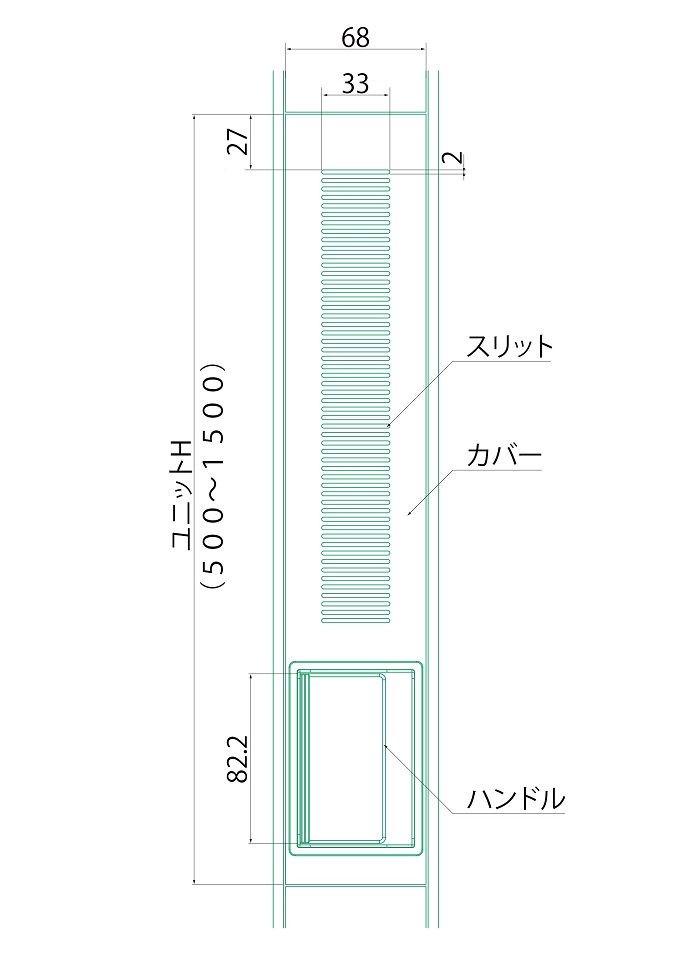

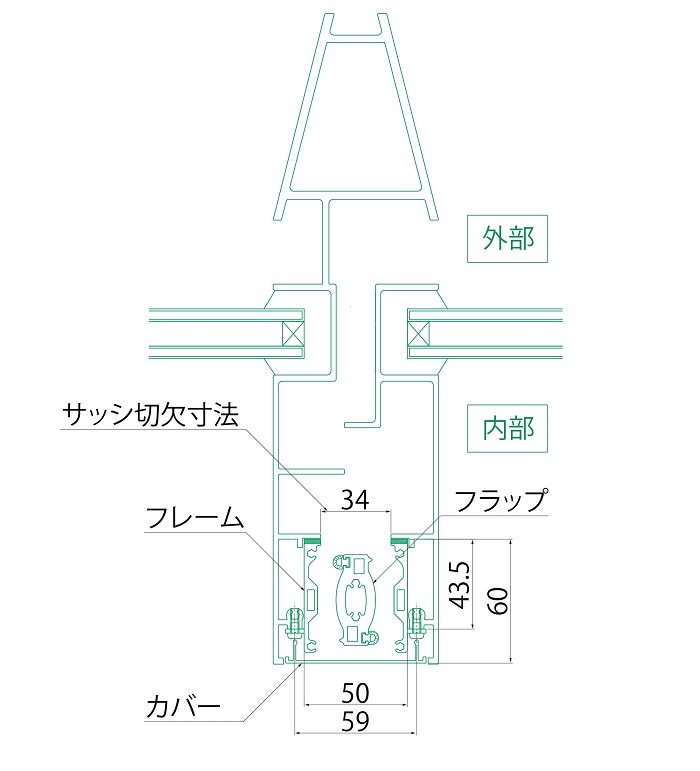

【縦断面図】

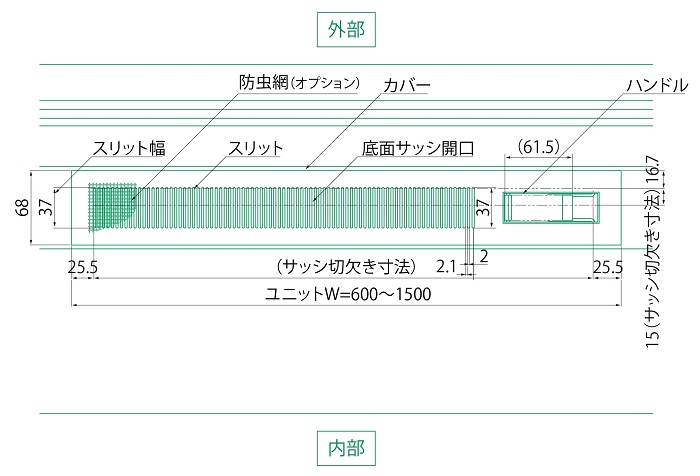

【平面図】

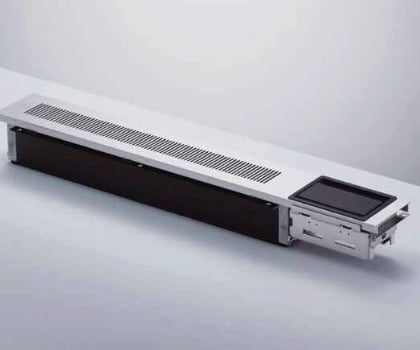

小型自然換気装置 「エコサプリ60」
優れた耐風圧性能で高層ビルにもおすすめ。
小型で高機能な自然換気装置です。
- 高い風圧性能を持ち、高層ビルへの設置も可能です。
- さまざまなデザインに合うシルバーボディー＆ブラックハンドルが標準色です。
- 工場取付けが基本なので、現場での施工や調整を大幅に省力化できます。
- 電動タイプや集中制御にも対応しています。
基本仕様
| タイプ | フラップ型 |
|---|---|
| 適用サイズ ユニット幅 | 68mm |
| 適用サイズ ユニット高 | 60mm |
| 適用サイズ ユニット幅 | 500～1500mm |
| 操作方法 | 手動 ○ ／ 電動 〇 |
| 定格電圧 | AC100V 50/60Hz |
| 定格電流 | 0.5A MAX |
動作
換気時
ハンドルを立ちあげるとフラップが開放し換気できます。
閉鎖時
閉鎖時はハンドルが本体とフラットに収納されます。
納まり例
【縦断面図】
【平面図】

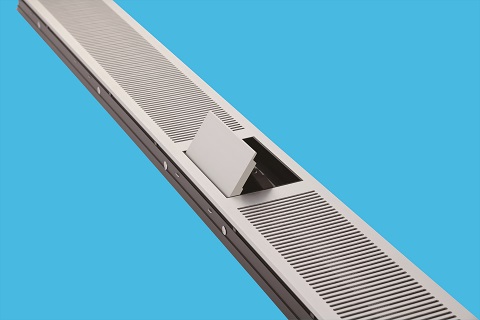

小型自然換気装置 「エコサプリW」
換気量にこだわった新型手動自然換気装置
- 操作しやすいシャープなハンドルデザイン。
- 室内側の設計に配慮した見込寸法98mm。
- エコサプリ35の進化版です。製品の厚みはそのままに有効開口面積（換気量）2倍を実現しました。
基本仕様
| 製作範囲 | 指定寸法 ユニットW500～1200ｍｍ |
|---|---|
| 耐風圧性能 | Ｓ-7等級以上（±6000Pa） |
| 流量係数 | 網有＝0.50 網無＝0.64 |
| 気密性能 | Ａ-4等級以上（0.5等級線） |
| 遮音性能 | Dr-40（Ｔ-3相当） |
| 水密性能 | Ｗ-5等級以上（1500Pa） |
| 可動方式 | 手動式（ハンドル操作方向、内倒し方向の1種類） |
動作
換気時
ハンドルを立ちあげるとフラップが開放し換気できます。
閉鎖時
閉鎖時はハンドルが本体とフラットに収納されます。
風量性能一覧表
| 流量係数＝ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
|---|---|---|---|---|---|---|---|---|
| ユニットHサイズ（mm） | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
| 本体開口（ｍ²） | 0.0135 | 0.0165 | 0.0195 | 0.0225 | 0.0255 | 0.0285 | 0.0315 | 0.0345 |
| 圧力5Ｐa風量（ｍ³/ｈ） | 69.5 | 84.9 | 100.4 | 115.8 | 131.3 | 146.7 | 162.2 | 172.5 |
| 圧力10Ｐａ風量（ｍ³/ｈ） | 98.2 | 112.0 | 141.8 | 163.6 | 185.4 | 207.3 | 229.1 | 250.9 |
| 圧力20Ｐａ風量（ｍ³/ｈ） | 138.8 | 169.6 | 200.4 | 231.3 | 262.1 | 292.9 | 323.8 | 354.6 |
| 圧力30Ｐａ風量（ｍ³/ｈ） | 170.1 | 207.9 | 245.7 | 283.5 | 321.3 | 359.1 | 396.9 | 434.7 |
| 圧力40Ｐａ風量（ｍ³/ｈ） | 196.3 | 240.0 | 283.6 | 327.2 | 370.9 | 414.5 | 458.1 | 501.8 |
| 圧力50Ｐa風量（ｍ³/ｈ） | 219.7 | 268.5 | 317.3 | 366.1 | 414.9 | 463.8 | 512.6 | 561.4 |
納まり例

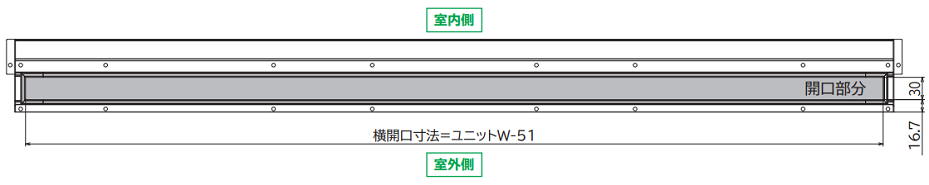

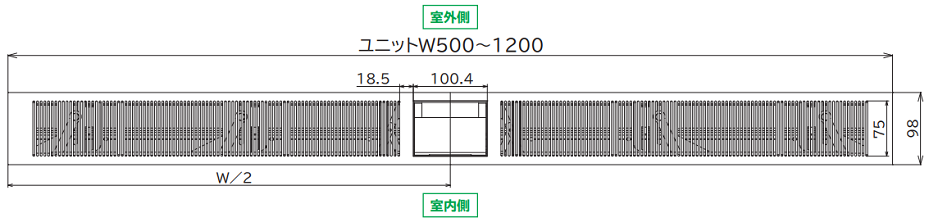

【正面図】
【背面図】
【断面図】
