ワンタッチオペレーターSL88
製品ラインナップ｜ワンタッチオペレーター
手動
ワイヤー式

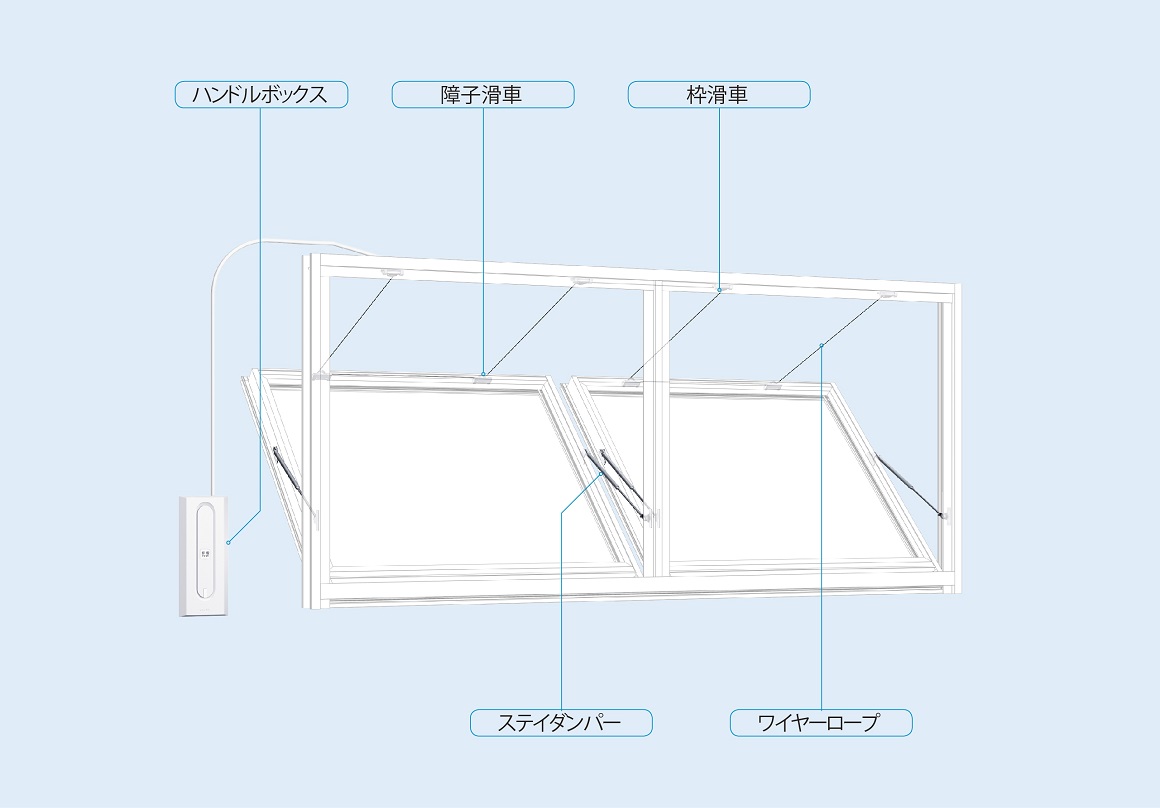

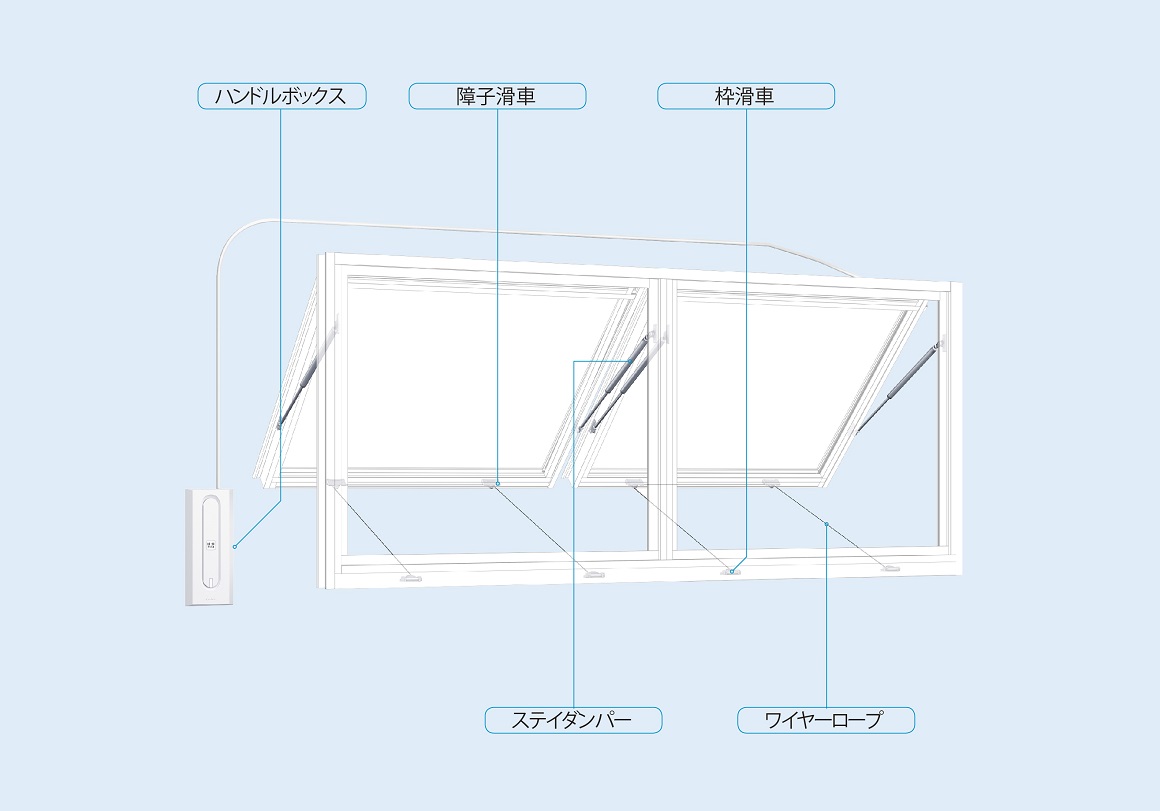

閉鎖時窓まわり部品が
見えない納まり（隠蔽）
見えない納まり（隠蔽）
SL80と同じ機能を持ちながら､窓廻り部分をサッシ内に隠蔽したタイプですので､建築物の意匠を損ないません。
最大連窓数
4連窓
操作距離
10m
制限
高さ≦
1000mm×
幅2000mm
単窓最大許容重さ
35kg
（23kg）
※上記の数値は適用する窓の仕様により変わりますが、各項目最大の目安値となります。
※最長操作距離の値はハンドルボックスを使用した場合のものです。
※単窓最大許容重さの（ ）内の数値は突き出しの場合です。詳しくはお問い合わせ下さい。
※イラストの操作部は、埋め込みボックス（ハンドルボックス110-3）の使用例です。
CG動画
SL88 対応ハンドルボックス
※ご使用にあたり図面ダウンロードサービスの注意事項をお読みください。
ハンドルボックス 80-4 型番:SLA81521-A
ハンドルボックス 80-7 型番:SLA81520-F

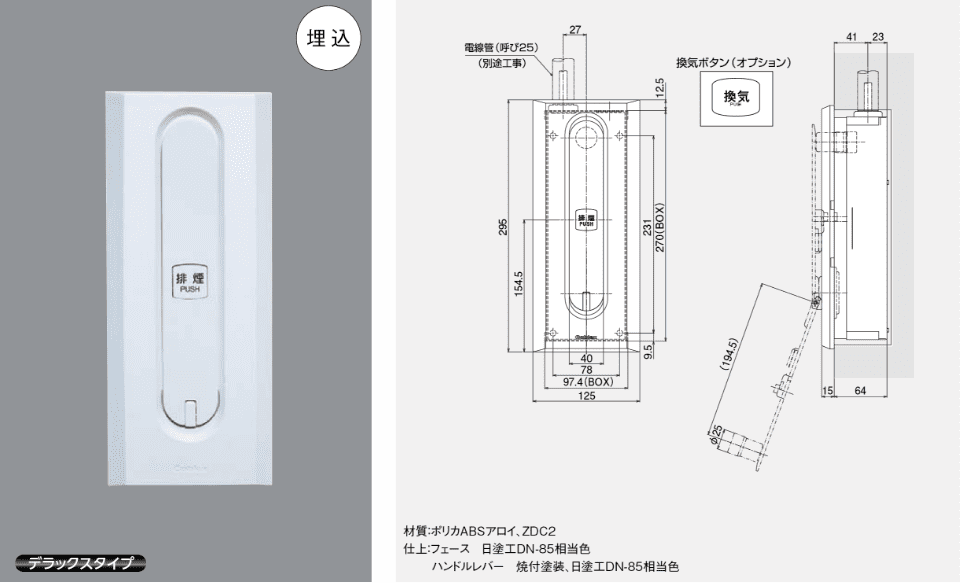

ハンドルボックス 110-3 型番:SLA82620-A
ハンドルボックス 80-3 型番:SLA81511-A
ハンドルボックス 100 型番:SLA80620-A
換気対応タイプ
ハンドルボックス 150 型番:SLA80620-D
ハンドルボックス 110-2 型番:SLA80620-C
ボールチェーンボックス83
型番:SLA（B）83110-AR（AL）
換気対応タイプ・過負荷防止タイプ
ハンドルボックス 110-6 型番:SLA80620-E
ハンドルボックス 80-6 型番:SLA81521-D
納まり例

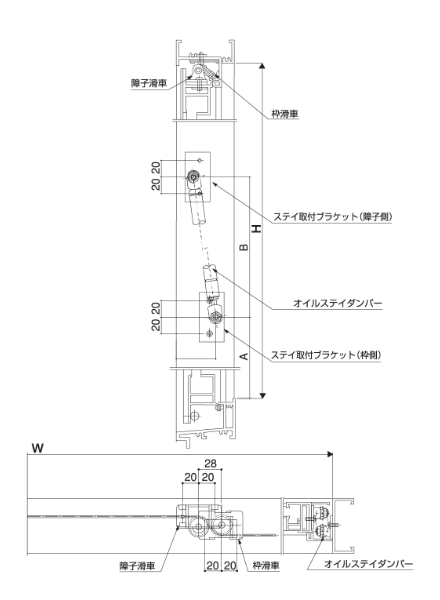

SL88 外倒し
※A、Bの値は設計により異なります。

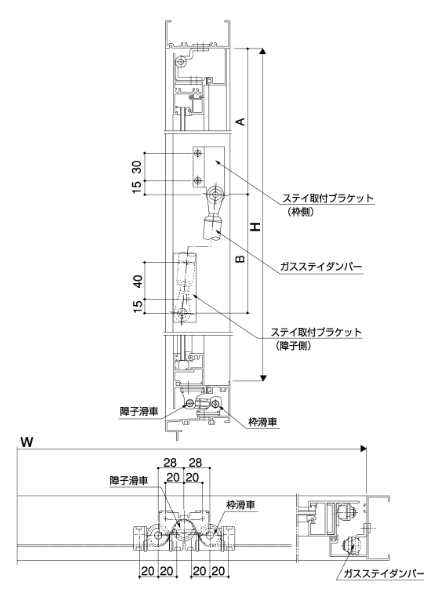

SL88 突き出し
※A、Bの値は設計により異なります。
