ワンタッチオペレーター SL80S/SL88S

煙感知器連動ワンタッチオペレーターSL80S/SL88S

製品ラインナップ|ワンタッチオペレーター

開ボタンによるワンタッチ開放システムです。滑車とステンレスワイヤーロープの組合せにより耐風圧性能に優れ、軽い操作力を実現しています。

最大連窓数

4連窓

操作距離

10m

制限

高さ≦
S1200mm×
幅≦2000mm

単窓最大許容重さ

40kg
(30kg)

※上記の数値は適用する窓の仕様により変わりますが、各項目最大の目安値となります。
※最長操作距離の値はハンドルボックスを使用した場合のものです。
※単窓最大許容重さの( )内の数値は突き出しの場合です。詳しくはお問い合わせ下さい。

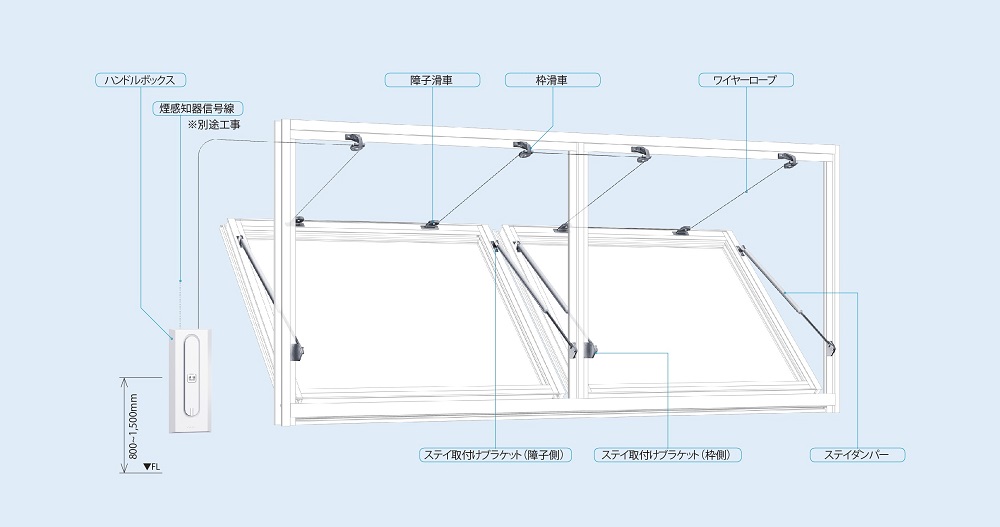

※イラストの操作部は、ハンドルボックス110-3Sの使用例です。
※窓廻りはSL80・88に同じです。

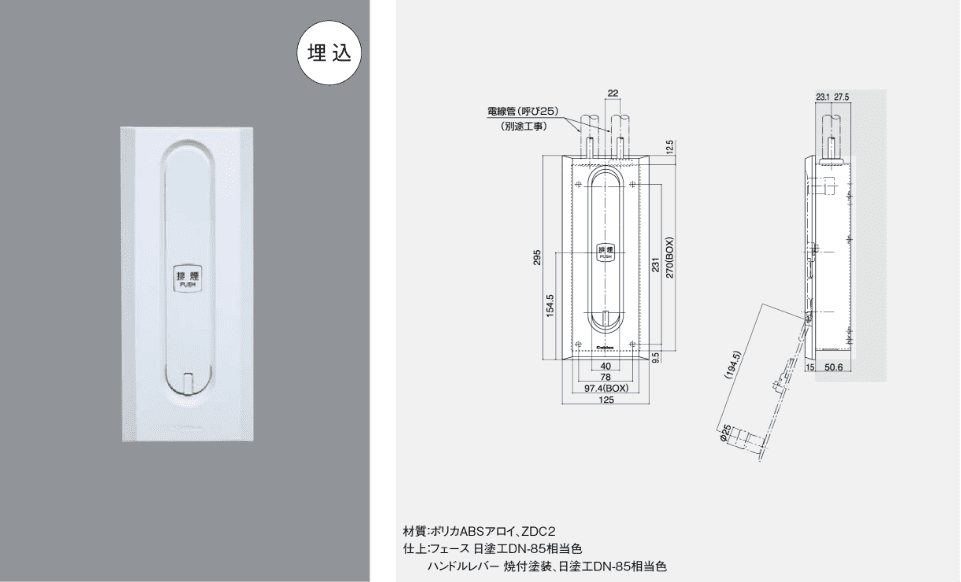

SL80S/SL88S 対応ハンドルボックス

※ご使用にあたり図面ダウンロードサービスの注意事項をお読みください。

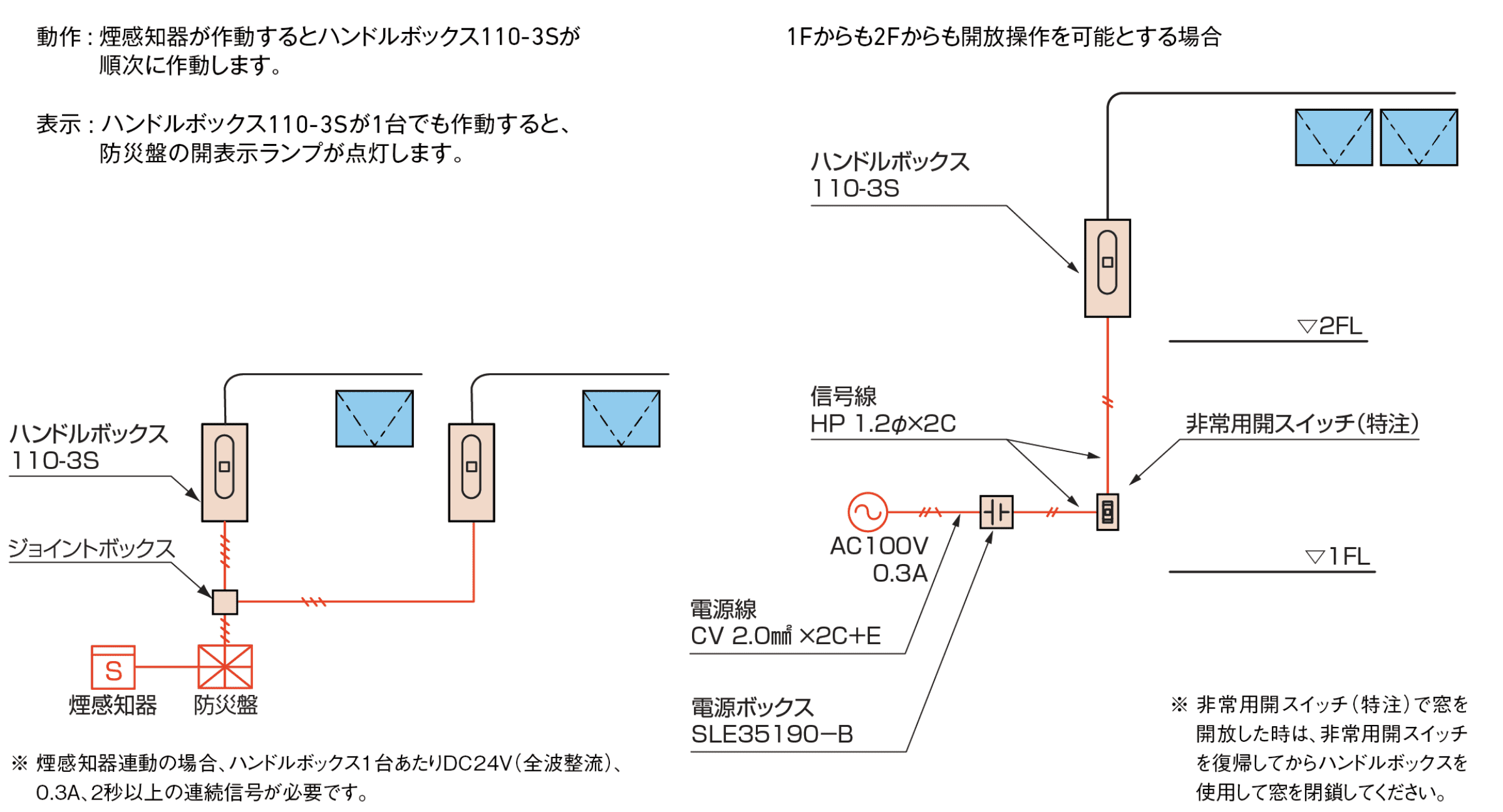

システム例

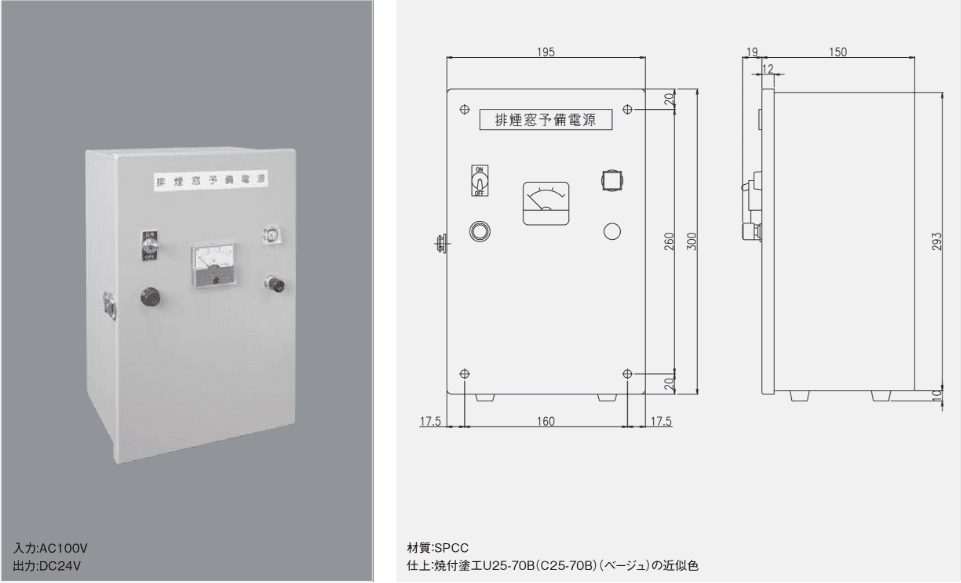

○排煙システムとしてご使用の場合は、システム内容により非常電源(予備電源)が必要となります。
※防災盤、煙感知器及び電気配線は全て別途工事となります。

システム例
